由于本人和夫人共用一部现代伊兰特车，原车是不带电动座椅的，后来自己把前排两张座椅改成了电动。因为夫人身材比较苗小，每次开车前座椅得往前调整，我自己开车的时候又得往后边调整，于是萌生把电动座椅改成带两个位置记忆的。作为已经维修了汽车电路有20多年的我觉得应该不是很难的事，开始的想法是想在座椅上设计二个位置感应开关，后来想想这种电路接线多太过复杂，而且开关位置不好确定且难以调整。于是换了一个方案：利用一个大灯上的自动高低调节电机里边的电路来改装。

大灯自动高低调节电路原理比较简单，三条线分别是：电源，搭铁，信号线。只要改变信号线的电压信号就能改变电机的调节。该信号电压可以通过改变电阻来实现，只要用两个微调电阻就可以实现两个调节的位置。

大灯高低调节电机：

电动座椅改装十大排行榜(大众志俊电动座椅改装)插图

大灯高低调节电机接线图：

电动座椅改装十大排行榜(大众志俊电动座椅改装)插图1

它的工作原理很简单，当信号线改变时电机带动齿轮改变调整螺丝的长度达到改变大灯高低，齿轮同时带动里边的一个4.7K欧的小型电位器移动，当该电位器输出的电压和信号电压一致时电机停止工作，现在只要把线路板上的电位器取消掉，换成一个普通电位器安装到座椅下边跟随座椅的移动，实现获取座椅的位置信息。改变信号线上的电阻就可以改变座椅的位置。

固定电位器:

电动座椅改装十大排行榜(大众志俊电动座椅改装)插图2

因为电机控制板上输出电流太小不能直接控制座椅电机，得用继电器转换一下，板上的电机取下后，用两个五脚继电器组合来控制座椅电机正反转，座椅移动的同时带动加装的电位器改变阻值。

电动座椅改装十大排行榜(大众志俊电动座椅改装)插图3

今天搭了一个简单线路测试了一下，功能完美。

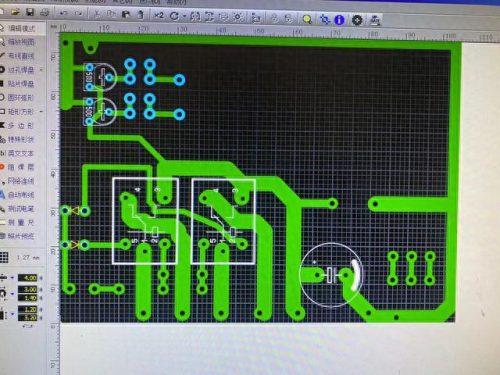

画线路板图准备打板:

电动座椅改装十大排行榜(大众志俊电动座椅改装)插图4

画得感觉有些不够合理，得再调整一下。(未完待续）
