前言

今天拆解的是一款比亚迪新能源汽车中的功率继电器组件，其采用塑料外壳组装，内置熔断器和高压继电器，用于供电控制功能。组件外置接线柱和连接器，接线柱用于连接电池组的供电端子，连接器用于控制组件内部继电器的开关。下面充电头网就对这款功率继电器组件进行拆解，一起看看内部的构造。

比亚迪-秦功率继电器外观比亚迪继电器排名前十(比亚迪f3油泵继电器)插图

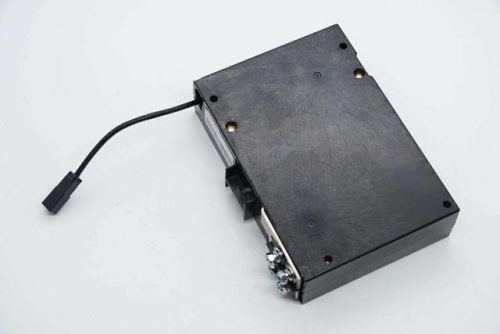

这款功率继电器采用塑料外壳，造型是很规整的扁平长方体，前端有一根延伸而出的控制线缆。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图1

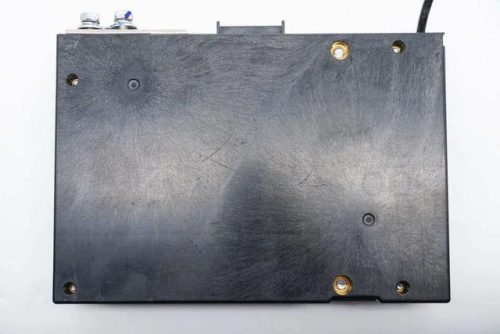

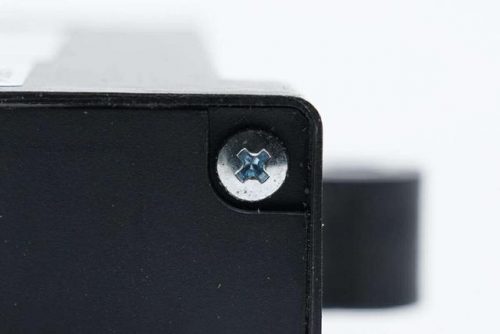

顶面四端设有封装螺丝孔。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图2

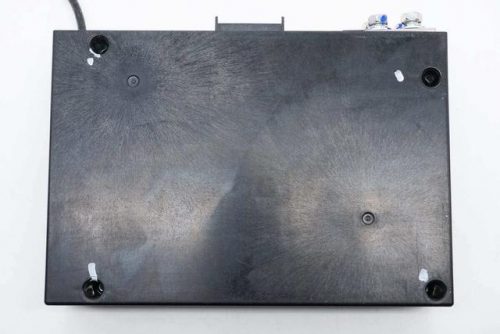

底部开孔用于穿过螺丝。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图3

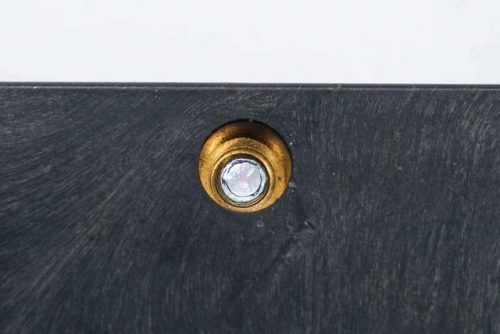

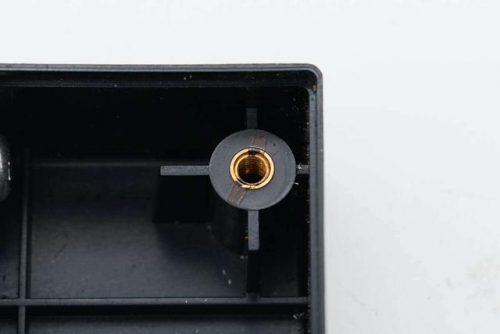

螺丝采用注塑铜螺母固定。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图4

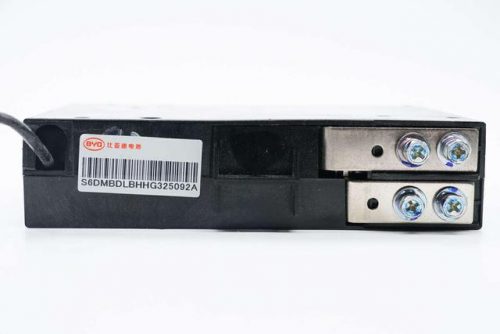

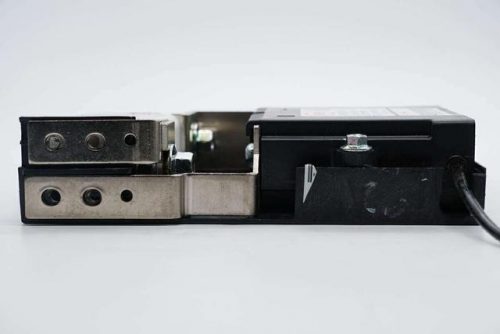

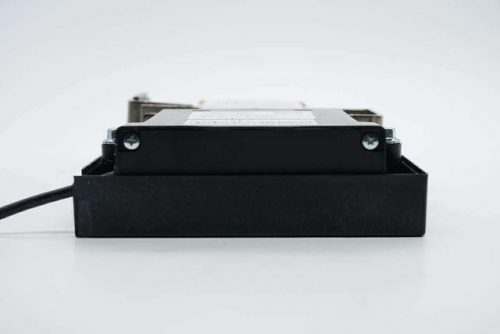

机身前端一览，左侧贴有印有比亚迪品牌的标签，右侧露出两块连接金属片，并使用螺丝和壳体固定。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图5

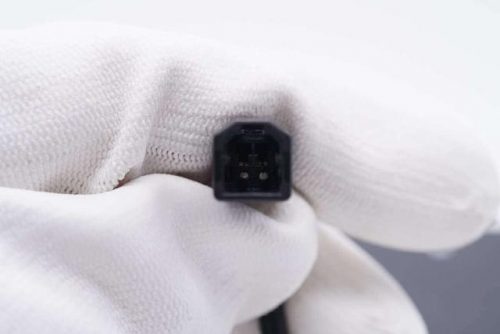

线缆端子内部特写。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图6

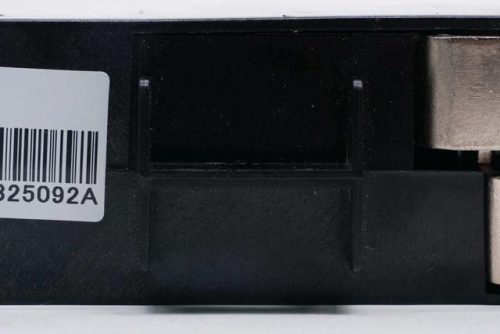

前端中心设有凸出定位板。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图7

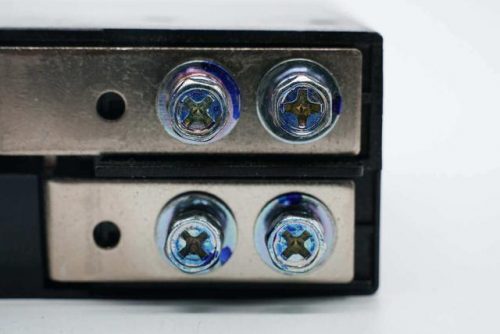

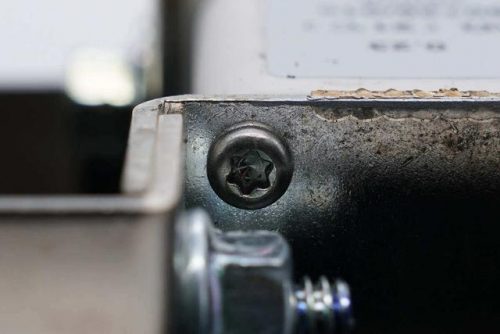

右侧金属接线柱螺丝特写。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图8

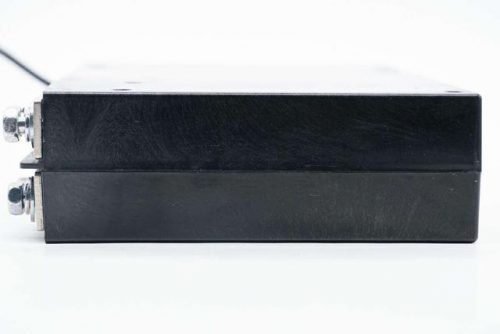

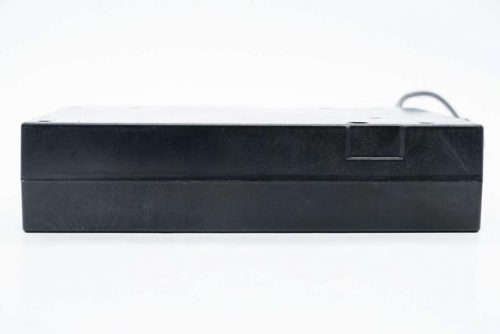

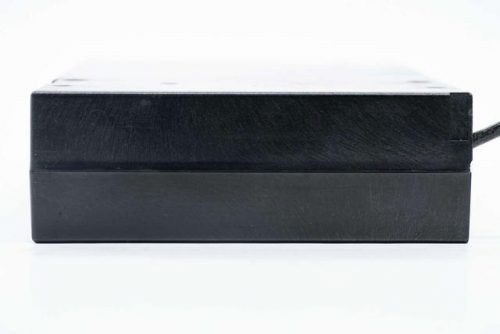

机身一侧一览。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图9

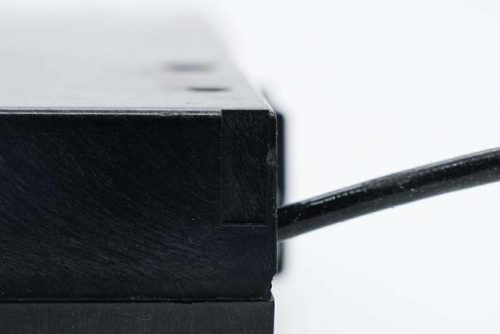

侧面靠近前端出设有一个定位凹槽。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图10

另一侧一览。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图11

功率继电器后方壳体上也设计有一个定位凹槽。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图12

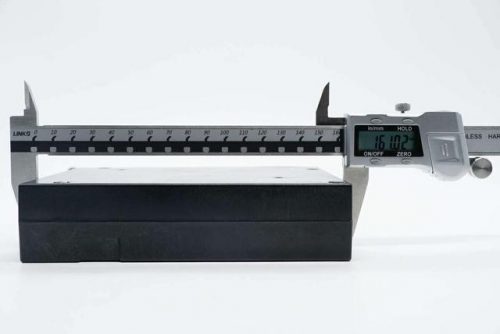

实测功率继电器机身长度为161.02mm。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图13

宽度为110.83mm。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图14

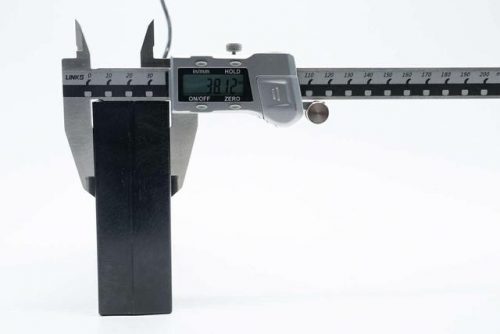

厚度为38.12mm。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图15

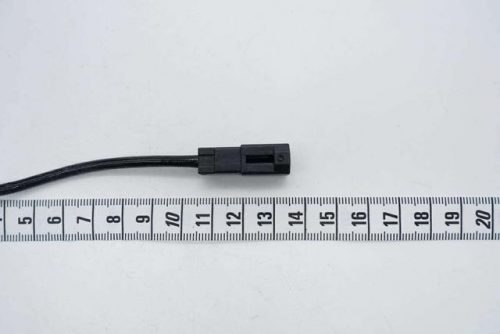

接线长度约为13CM。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图16

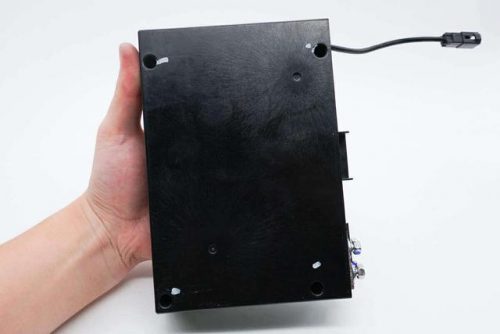

功率继电器拿在手上的大小直观感受。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图17

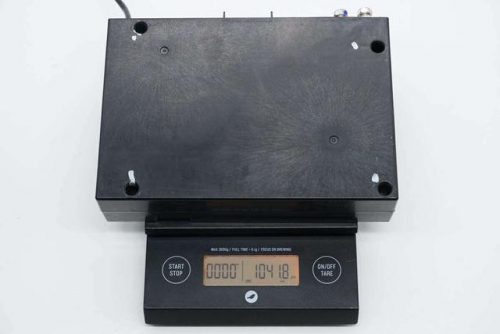

另外测得其净重约为1042g。

比亚迪-秦功率继电器拆解比亚迪继电器排名前十(比亚迪f3油泵继电器)插图18

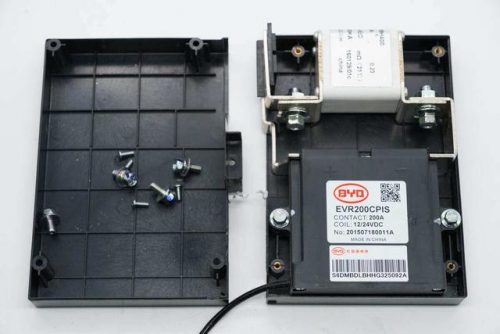

拧下固定螺丝，在壳体内部是熔断器和继电器。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图19

继电器和熔断器通过金属片连接，螺丝固定。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图20

壳体内部固定铜螺丝特写。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图21

继电器与熔断器采用金属片连接，螺栓固定。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图22

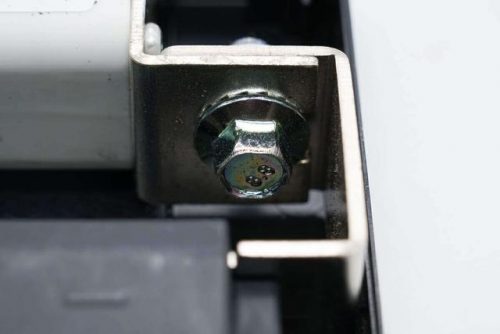

右侧可以看到固定继电器外壳的螺栓。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图23

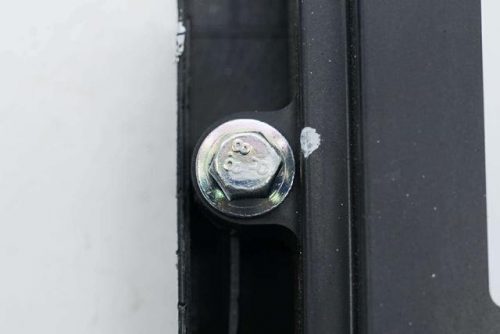

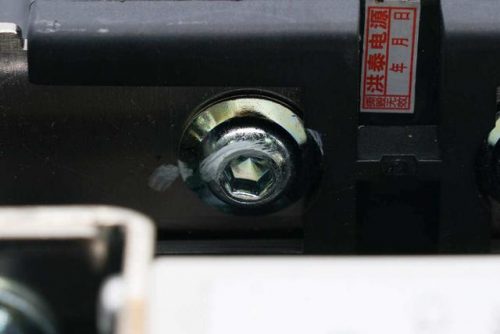

固定继电器外壳的螺栓特写。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图24

继电器与金属片之间采用内六角螺栓固定。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图25

熔断器外壳采用螺丝固定。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图26

底部可以看到固定继电器后盖的螺丝。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图27

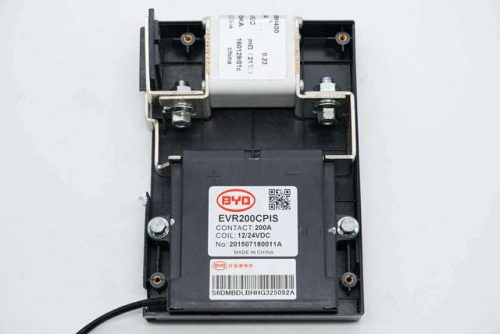

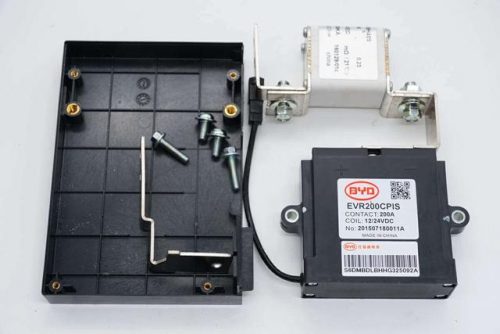

拧下固定螺丝取出内部熔断器和继电器。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图28

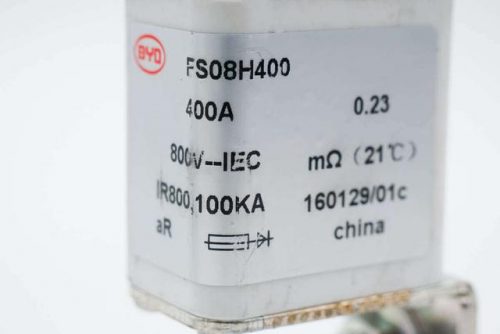

保险丝为方管设计，型号为FS08H400。额定电压为直流800V，额定电流400A，保护类型为aR，分断能力为100KA。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图29

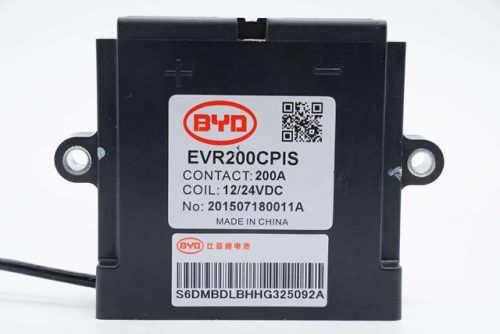

继电器型号EVR200CPIS，触点容量为200A，线圈电压为12/24V直流，两侧设有固定孔，顶部为接线端子，标注正负极，左侧为线圈接线。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图30

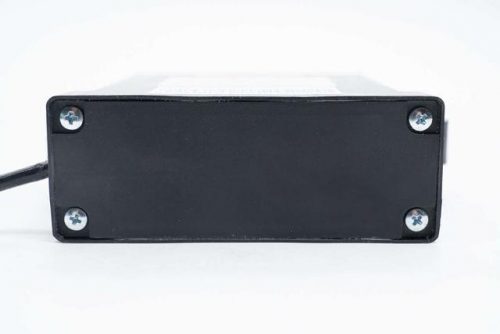

继电器后盖采用螺丝固定。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图31

十字固定螺丝特写。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图32

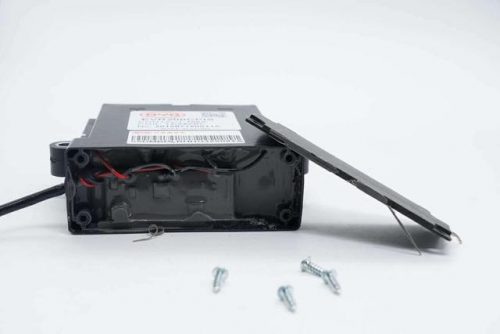

拧下底部的固定螺丝，拆下盖板，内部为灌胶设计，设有一小块PCB用于继电器线圈节能，减少发热。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图33

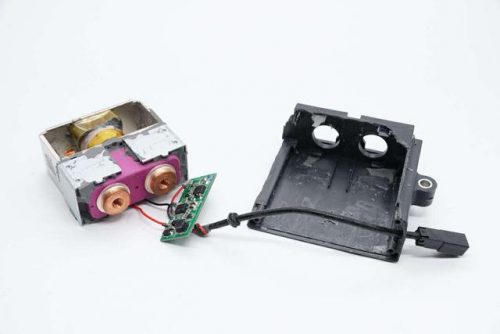

从外壳内部取出继电器内部机构。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图34

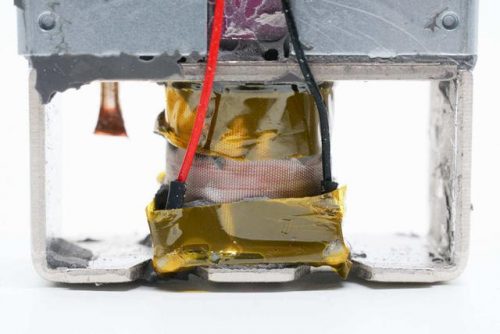

继电器线圈特写，焊接红黑导线连接，并缠绕玻璃丝布和高温胶带绝缘。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图35

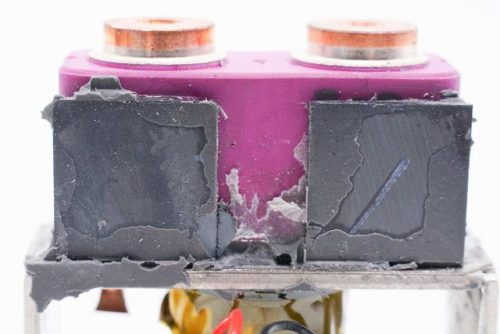

紫色陶瓷壳体特写，在壳体上粘贴磁铁用于磁吹灭弧。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图36

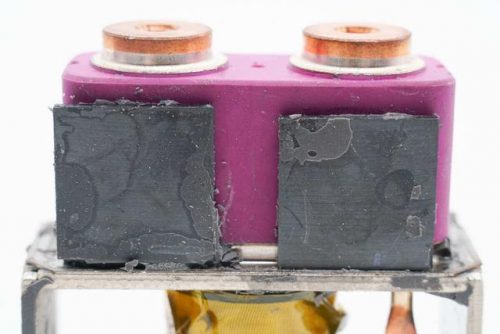

另一侧也粘贴黑色磁铁。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图37

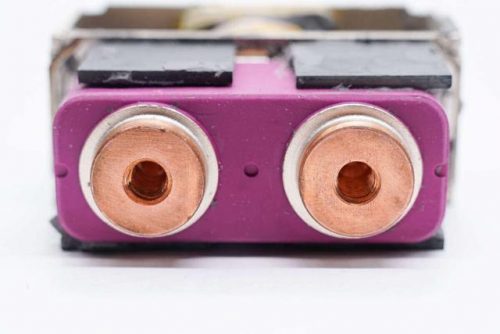

继电器连接接线柱特写。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图38

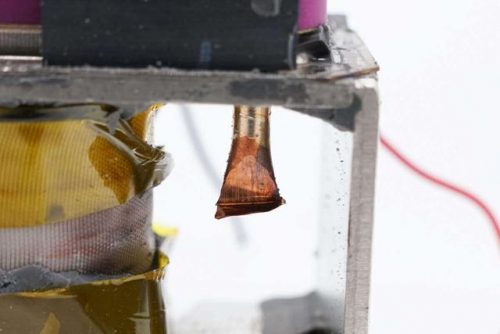

继电器腔体密封导管特写。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图39

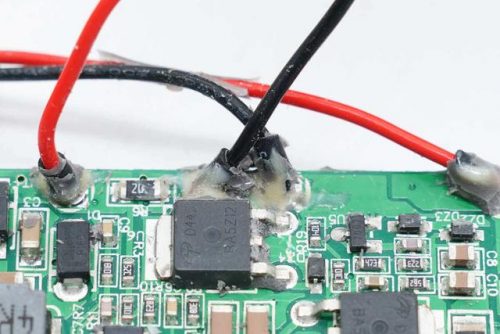

线圈和输入导线焊接连接到节能器小板上，焊点涂胶加固。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图40

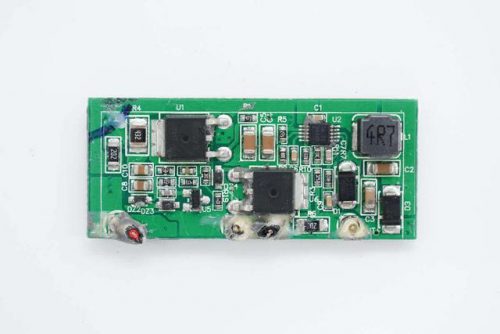

节能器小板正面焊接两颗MOS管和降压电路。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图41

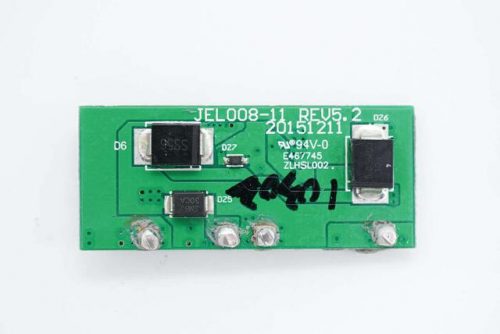

背面焊接一颗二极管和三颗TVS。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图42

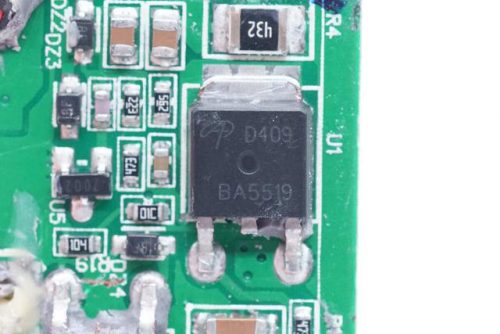

其中一颗PMOS来自AOS万代，型号AOD409，耐压60V，导阻32mΩ，采用TO252封装。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图43

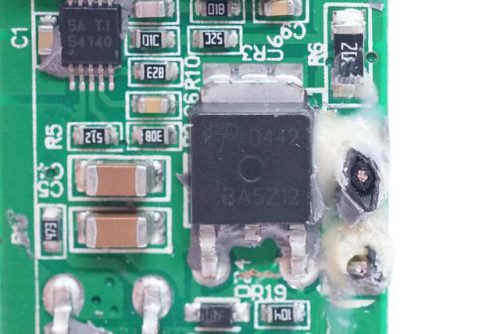

另一颗NMOS型号为AOD442，耐压60V，导阻16mΩ，采用TO252封装。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图44

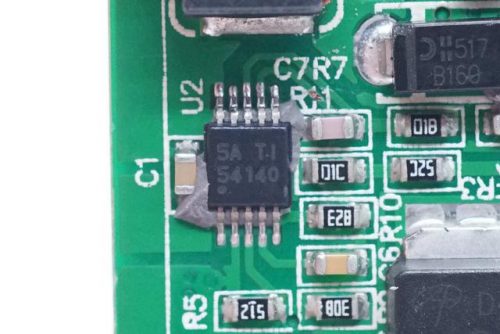

一颗降压转换器来自TI德州仪器，型号TPS54140，芯片内置开关管，具有极低的静态电流和关断电流，开关频率100KHz到2.5MHz可编程，具备外部时钟同步，具备欠压保护以及PG输出。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图45

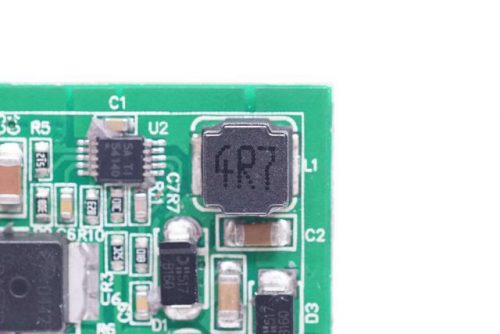

4.7μH降压电感特写。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图46

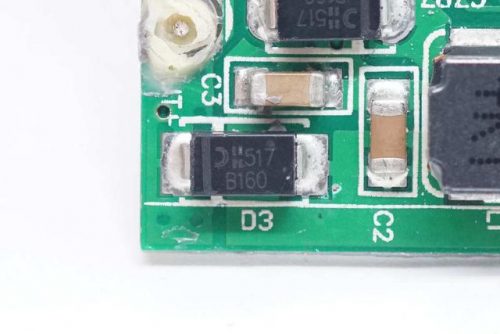

续流肖特基二极管特写，规格为1A 60V。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图47

输出防反接二极管型号相同。

比亚迪继电器排名前十(比亚迪f3油泵继电器)插图48

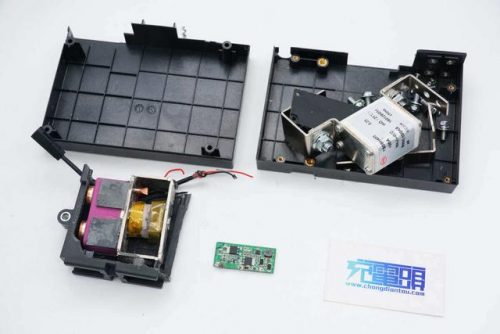

全部拆解一览，来张全家福。

充电头网拆解总结

比亚迪这款功率继电器由熔断器和高压继电器组成，用于供电控制。组件外置连接器用于连接其他器件，还引出一条控制线用于继电器控制。拆解发现内部继电器和熔断器通过连接片连接，并使用螺栓固定。继电器采用陶瓷腔体，配有磁铁进行磁吹灭弧。继电器线圈配有节能器，降低继电器线圈温升。
