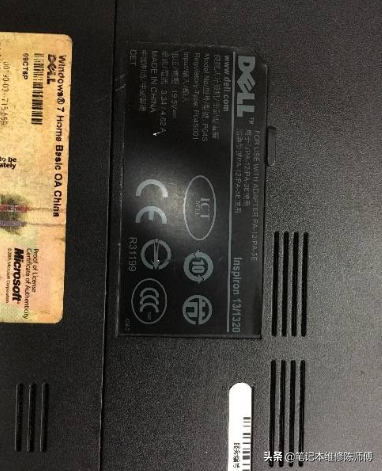

大家好，今天给大家带来一个Dell 1320触发掉电维修案例。

【故障现象】：开机触发到0.32掉电，初步判断缺少其他电压，拆机看看

戴尔笔记本官方查询(戴尔e5530 i7报价)插图

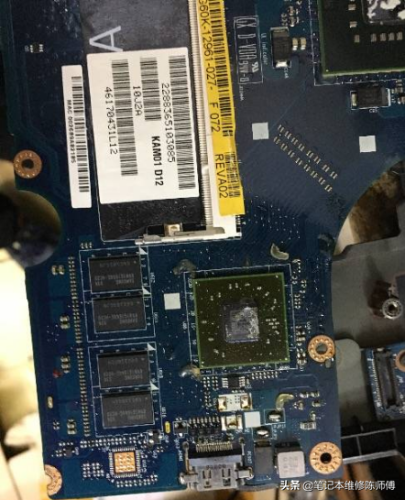

版号：LA-5162P 各大电感打值正常，没有短路，停电触发还是0.3掉电，量到CPU没电源

戴尔笔记本官方查询(戴尔e5530 i7报价)插图1

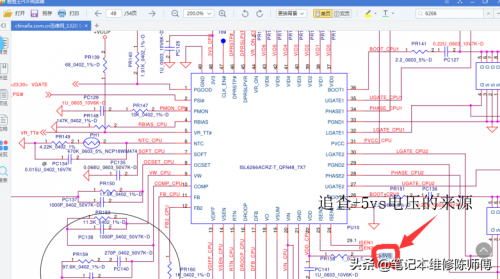

22脚0.2v,不正常，心里狂笑，追+5vs来源,看图是一个n沟道MOS管转换过来的电压

戴尔笔记本官方查询(戴尔e5530 i7报价)插图2

u39 ,5678脚5v,123脚0.2v不正常，4脚控制级0.2v,RUNON有19v，R267电阻另一半也是0.2判断断线了，直接飞线

戴尔笔记本官方查询(戴尔e5530 i7报价)插图3

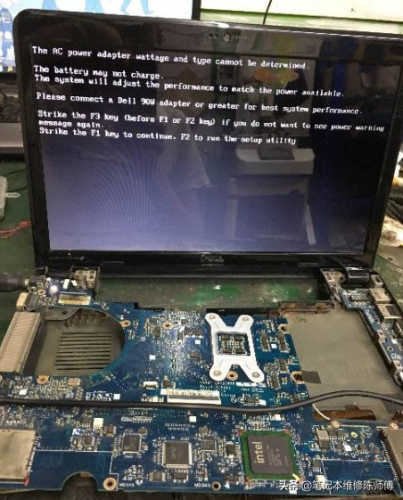

电压一路上去，电流1.05停止了，这个显卡是216-0728020容易虚汗，老司机都知道，用风枪300度吹吹显卡硅晶20秒，再次触发亮机了

戴尔笔记本官方查询(戴尔e5530 i7报价)插图4

加焊显卡吧，没办法了，要不然修好这个故障，另一个没修好也收不到钱

戴尔笔记本官方查询(戴尔e5530 i7报价)插图5

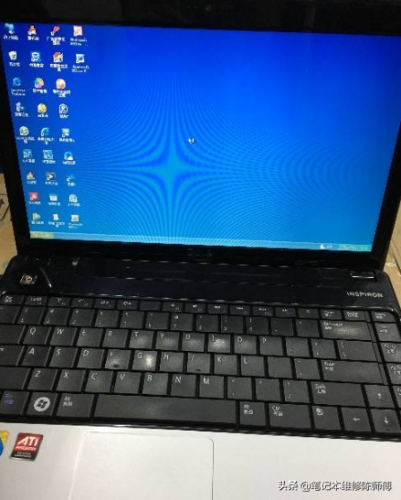

加焊好显卡，装机测试，一切正常，谢谢观看，喜欢的关注
