CAD布局小技巧

今天我们来讲一下布局的一些使用技巧

1、调整背景颜色

刚开始使用还不习惯布局空间的同学们，可以先把背景颜色调成与模型空间一致，这样从视觉上就与我们常用的模型空间不会有太大区别了。

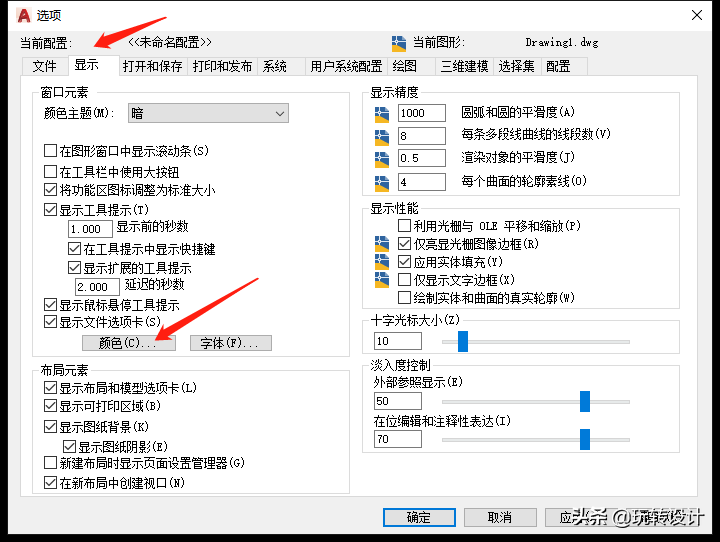

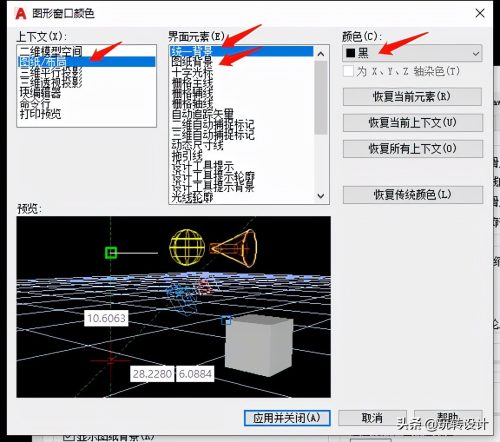

操作方法：输入OP-空格键-点击显示-颜色-图纸/布局-统一背景/图纸颜色与十字光标–颜色选择跟模型空间同一个色号-应用并关闭即可。

cad出图全过程(cad出图排版模板)插图

cad出图全过程(cad出图排版模板)插图1

2、画框、开视口

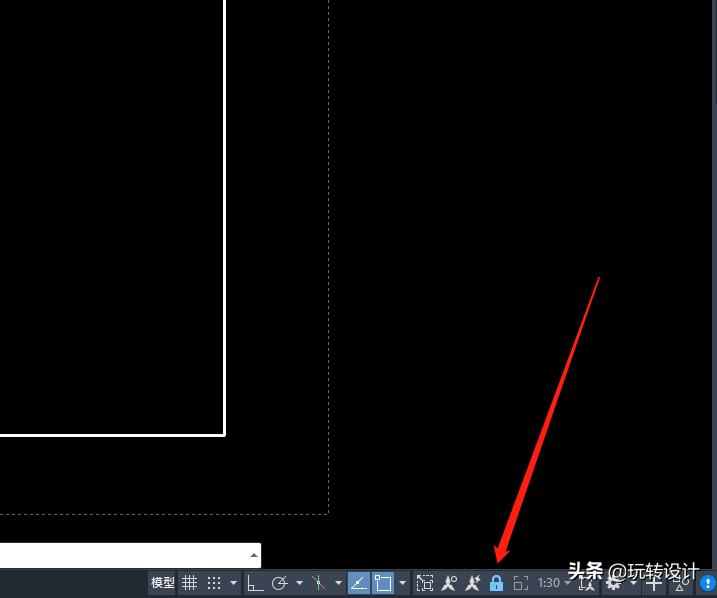

先复制一个图框到布局上，输入MV开视口每一个视口可以单独控制某些图层的冻结和显示。在布局中双击进入模型空间之后，设置好比例，右下角有个小锁可以锁定画面的比例，这个锁只有进入模型空间中才有，布局没有。

cad出图全过程(cad出图排版模板)插图2

3、布局空间的一些命令

CHSPACE将模型空间的内容转换为布局内容，也可以将布局的内容转换为模型空间

LAYVPI 图层只在该视口显示。其他图层不显示

LAYISO孤立图层，可以设置关闭或者淡显

LAYFRZ 在当前视口冻结图层

LAYUISO 退出孤立图层

LAYDEL 清理图层

PS 进入布局空间

MS进入模型空间

大家学会了吗~
