1.两类约束

拓扑约束：元件的连接方式，与元件性质无关

元件约束：只取决于元件的性质

两类约束：集总电路问题的基本依据

KCL KVL

VCR

相互独立

2. KCL的独立方程数

kvl方程怎么列(kcl方程怎么列)插图

对有n个节点的电路，独立KCL方程数为(n–1)个

kvl方程怎么列(kcl方程怎么列)插图1

对有n个节点的电路，独立KCL方程数为(n–1)个

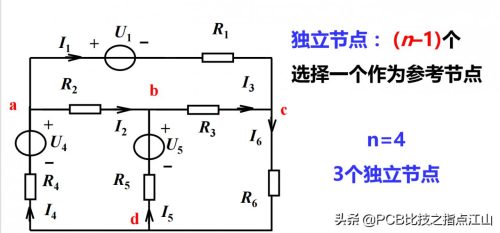

独立节点： n-1

n 个节点中，选择一个作为参考节点

kvl方程怎么列(kcl方程怎么列)插图2

3. KVL的独立方程数

kvl方程怎么列(kcl方程怎么列)插图3

kvl方程怎么列(kcl方程怎么列)插图4

只有对于独立回路列出的KVL方程才是独立的

结论：

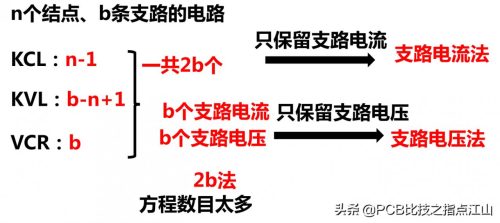

n个结点，b条支路的电路：

KVL的独立方程数=基本回路数=b-n+1

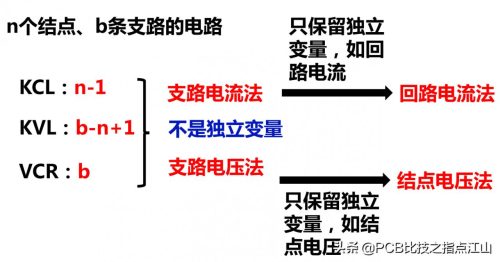

3.电路分析方法

kvl方程怎么列(kcl方程怎么列)插图5

kvl方程怎么列(kcl方程怎么列)插图6

4.结点电压法

选结点电压为变量，写电路方程，求解电路的方法

5.回路电流法

选回路电流为变量，写电路方程，求解电路的方法
