五恒辐射空调系统辐射末端（顶棚石膏灰泥抹灰）毛细管单位面积供热、供冷量是多少呢？因设计资料较少，厂家数据不全，规范也未明确。如JGJ142《辐射供暖供冷技术规程》并未将毛细管供热、供冷量详细数据列出，只给出辐射板表面温度确定后的供热供冷量计算方法，需要设计者计算操作温度及辐射板表面温度，本文给出简易的计算方法及应用数据做设计参考。

顶棚辐射厂家排名前十(太阳能板装在房顶有辐射吗)插图

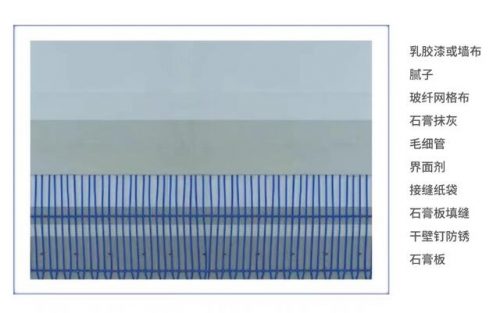

顶棚毛细管施工做法

顶棚辐射厂家排名前十(太阳能板装在房顶有辐射吗)插图1

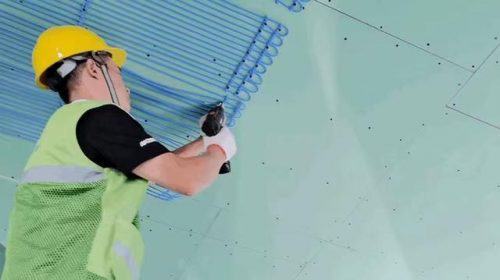

顶棚毛细管安装

一、计算思路：

1、根据下图所示毛细管辐射板传热物理模型，毛细管供回水管间距10mm～20mm，供回水管径φ4.3x0.8mm，供冷供热时，石膏灰泥内温度场可简化为二维传热计算。因此只需要计算出冷热水与管内壁换热热阻R1，供冷供热管至辐射板表面（石膏灰泥表面）热阻R2，即可计算出辐射板表面温度tpj，然后根据《辐射供暖供冷技术规程》3.4.1条公式计算，即可计算出顶棚毛细管辐射换热量qf及对流换热量qd。

顶棚辐射厂家排名前十(太阳能板装在房顶有辐射吗)插图2

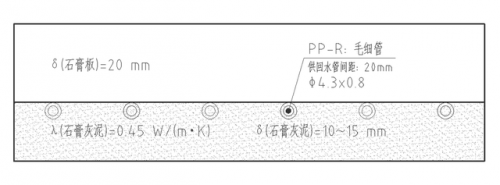

顶棚毛细管换热模型

根据不同管间距及面层构造做法，经计算R1+R2≈0.02～0.06㎡·K/W。此处取值0.045㎡·K/W作为10mm石膏灰泥毛细管（管间距20mm）换热量计算依据。

2、根据辐射板换热计算方法，计算过程需要明确室内操作温度tfj，即室内非加热内表面的面积加权平均温度。内表面温度计算需明确围护结构热阻R，因R=1/K,可依据《节能标准》限值，选取代表性传热系数K作为计算内表面温度的依据。根据《节能设计标准》选取：K（外墙）=0.8W/㎡·K，K（外窗）=2.8W/㎡·K，K(分户墙及楼板)=2.0W/㎡·K，R（内表面对流换热热阻）=0.11㎡·K/W。

经过计算得出：夏季室内操作温度：28℃，冬季室内操作温度：16℃。

二、供热量计算：

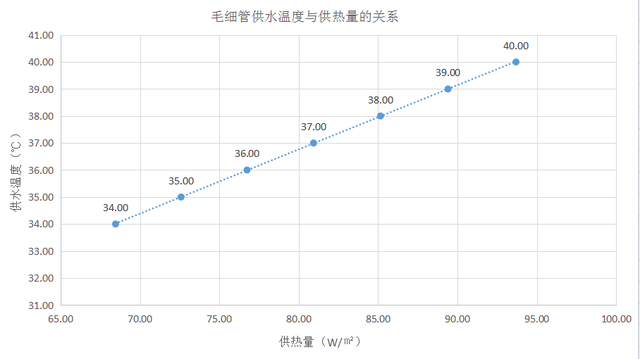

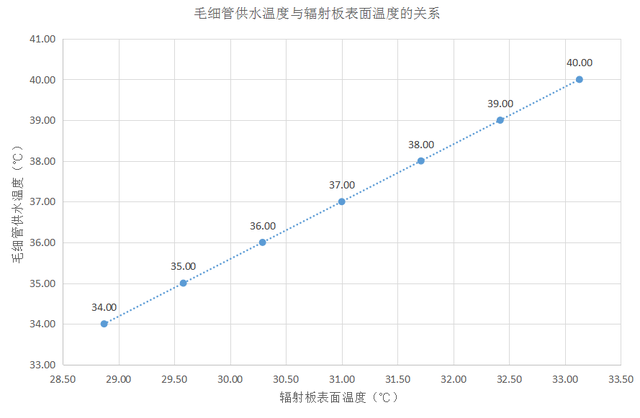

供热计算依据：冬季室内设计参数20℃，操作温度16℃，毛细管辐射板传热热阻0.045㎡·K/W计算结果如下：

顶棚辐射厂家排名前十(太阳能板装在房顶有辐射吗)插图3
